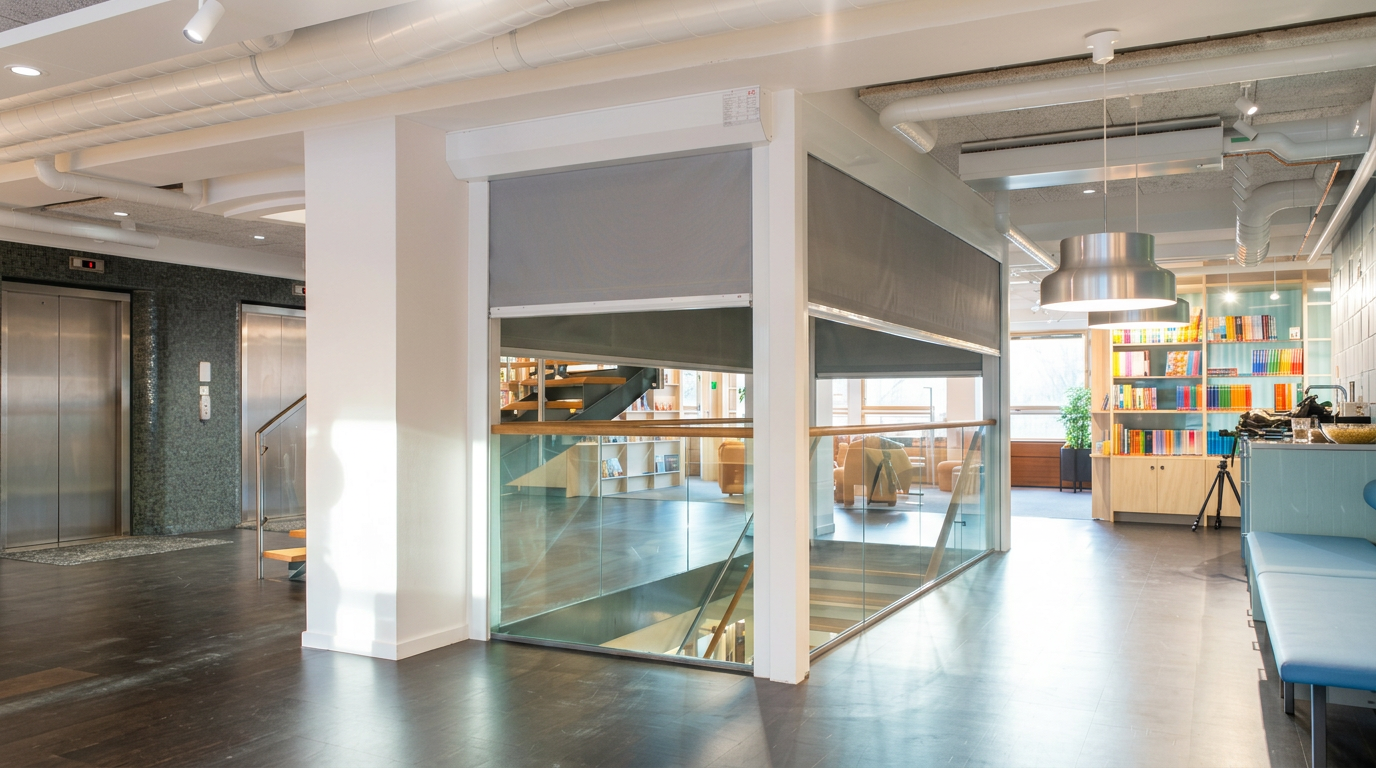

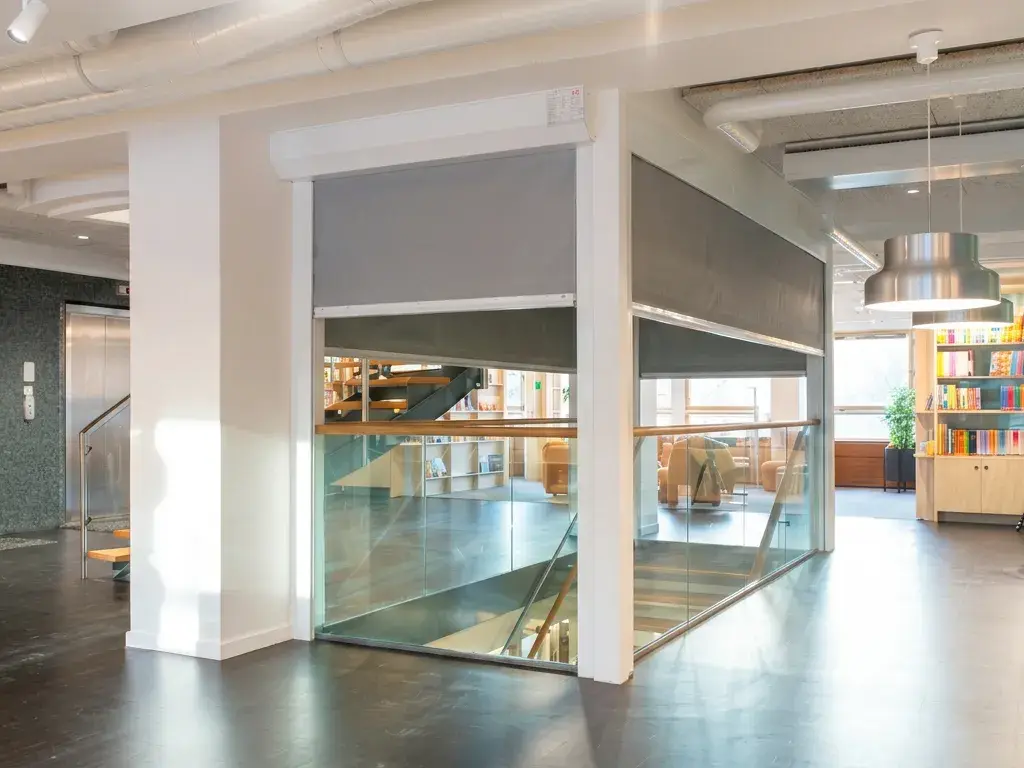

    Flammatex brandgardin monterad i modern byggnad
    Flammatex logotyp

    Brandgardiner

    Innovativa brand- och rökstoppande rullgardiner som skapar en barriär mot eld och rök. Skyddar människor, egendom och byggnader.

    Jämför brandgardiner med våra brandportar för att hitta rätt lösning för öppningen.

    Kort sagt: Flammatex brandgardiner döljs i tak eller smyg och fälls ned automatiskt vid brand. Tillverkade i egen fabrik. CE-märkta. Brandklasser E30–EI120. EI 120 upp till 18 × 10 meter.

    18 × 10 m

    Max storlek (avser EI 120)

    E30 – EI120

    Brandklasser

    0,5 kg/m²

    Vikt (EW)

    3–4 v

    Leveranstid (avser EW)

    Två produktlinjer. E/EW och EI

    E/EW-gardiner stoppar brand- och strålningsvärme. EI-gardiner isolerar dessutom mot värmeöverföring genom själva duken.

    Flammatex

    E/EW-serien

    3–4 veckor

    Stoppar brand-och strålningsvärme (EW). Oftast använd för öppningar inomhus, på fasad och hissschakt.

    Brandklass CPR-nr. Max storlek
    E120 / EW30 1396-CPR-0167 7 900 × 6 000 mm
    E120 / EW60 1396-CPR-0243 8 200 × 8 200 mm
    E120 / EW90 1396-CPR-0243 5 000 × 4 000 mm
    EW120 C1* 1396-CPR-0168 + 1396-CPR-0271 10 000 × 6 000 mm

    *Sa/S200 röktäthet

    Flammatex

    EI-serien

    7–8 veckor

    Isolerar mot värmeöverföring utöver brand och rök. För de mest krävande brandkraven.

    Brandklass CPR-nr. Max storlek
    EI30 – EI60* 2434-CPR-0040 12 000 × 10 000 mm
    EI60 – EI120* 2434-CPR-0036 18 000 × 10 000 mm

    *Sa/S200 röktäthet

    Egenskaper

    Automatisk stängning vid brandlarm, skyddar utan manuell insats
    CE-märkta och miljöcertifierade (Sunda Hus, Byggvarubedömningen), uppfyller alla krav
    Egen fabrik i Europa, full kontroll på kvalitet och leveranstid
    Flexibel montering, vägg, nisch, undertak eller fasad
    Inbyggd UPS (batteribackup) i styrcentralen
    Flammatex-app (Bluetooth) för enkel åtkomst och test
    Automatisk återställning efter test eller insats
    Utomhusgodkänd (fasadmontage)
    Nödöppningsbrytare för utrymning

    Teknisk data

    Brandklass E/EWE30 – E120, EW30 – EW120
    Brandklass EIEI30 – EI120
    Max storlek (EW120)10 000 × 6 000 mm
    Max storlek (EI120)18 000 × 10 000 mm
    Vikt3,5 kg/m²
    KassettmåttØ 200–300 mm
    Styrskenor (E/EW)100 × 50 mm
    Drift230V rörmotor, batteribackup
    RöktäthetSa / S200
    CertifieringCE (EN 16034, EN 13241)
    MiljöcertifieringSunda Hus, Byggvarubedömningen

    Styrcentraler

    E/EW använder Flammatex Pico, Nano eller Multi. El använder Skalmex styrcentral.

    Flammatex Pico

    E/EW-serien

    Kompakt styrcentral för en brandgardin. Perfekt för enstaka öppningar.

    • Styr 1 brandgardin
    • Inbyggd UPS (batteribackup)
    • Kan kopplas till byggnadens brandlarm
    • Tillval: nödöppnare i utrymningsväg
    • Tillval: tidsfördröjd start nedåt
    MEST VALDA

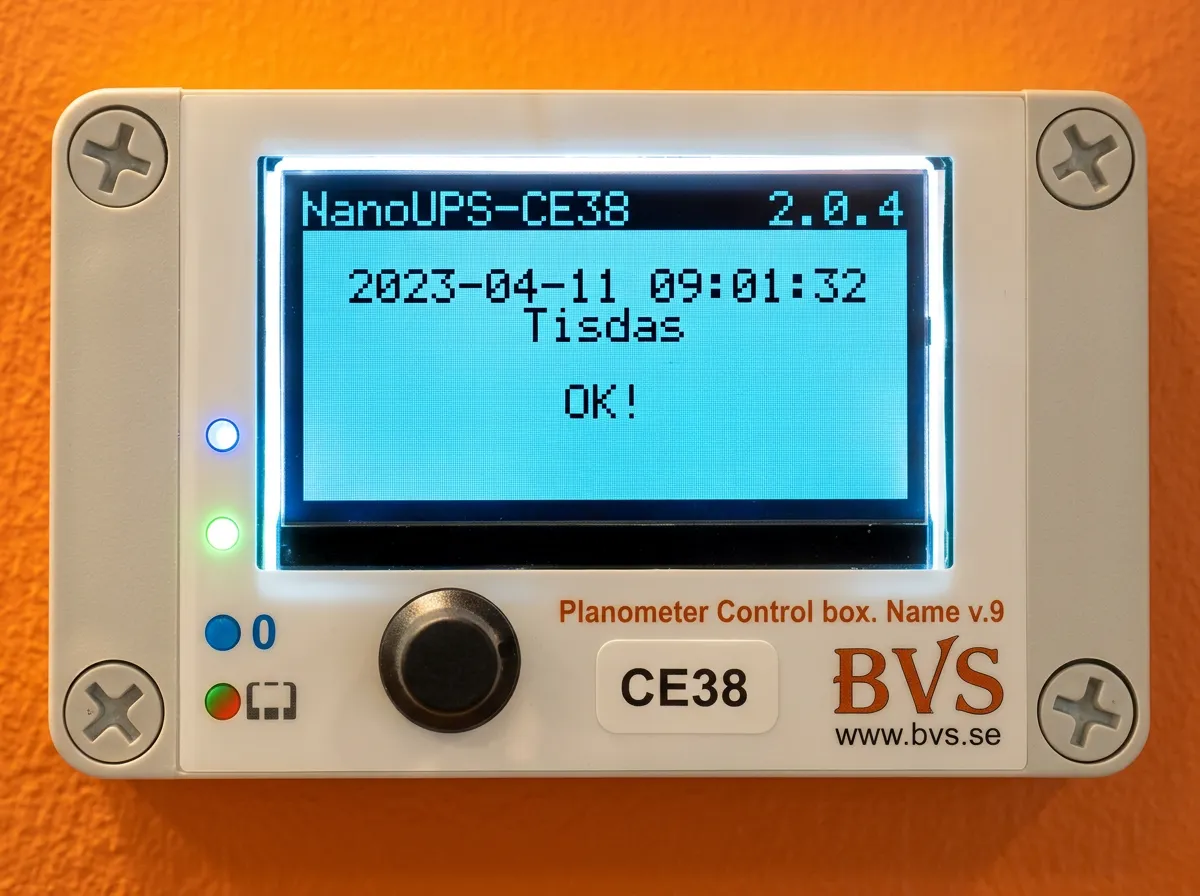

    Flammatex Nano

    E/EW-serien

    Avancerad styrcentral med display och app-styrning för upp till 2 brandgardiner.

    • Styr upp till 2 brandgardiner
    • Inbyggd UPS (batteribackup)
    • Kan kopplas till byggnadens brandlarm
    • Tydlig display med felmeldingar
    • App-styrning via Bluetooth (iOS)
    • Tillval: nödöppnare i utrymningsväg
    • Tillval: tidsfördröjd start nedåt
    • Automatiska funktionstester

    Flammatex-app tillgänglig för iOS

    Flammatex Multi

    E/EW-serien

    För projekt med flera gardiner i samma brandcell eller zon.

    • Styr upp till 5 brandgardiner
    • Centraliserad styrning av flera öppningar

    Skalmex Styrcentral

    El-serien

    Standardcentral för El-brandgardiner. Standardcentralen har inte automatisk återställning efter återställt brandlarm, och stödjer inte nödöppnare eller fördröjning. Dessa funktioner kan byggas in på fabriken vid beställning.

    • Standardcentral utan automatisk reset
    • Tillval (fabriksinbyggnad): nödöppnare, fördröjning, auto-reset

    Rostfritt skåp med IP66

    För tuffa miljöer

    BVS levererar styrcentraler inkapslade i rostfria skåp med IP66-klassificering och inbyggd värme - designade för krävande miljöer.

    • Rostfritt skåp med IP66-klassificering
    • Inbyggd värme för kalla och fuktiga miljöer
    • Skåpet levereras med styrcentralen färdigmonterad i skåpet
    • Snabbare montage på byggplats

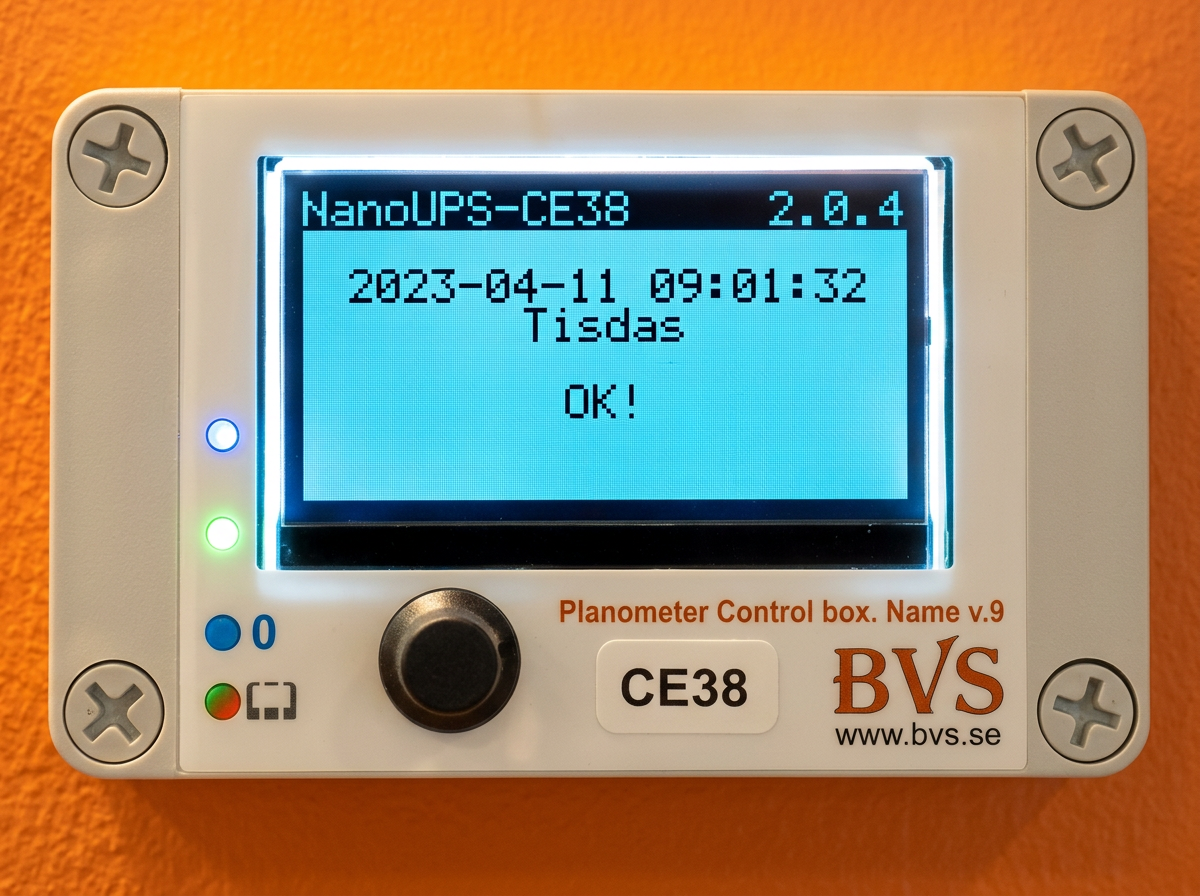

    Flammatex Nano V4.4 styrcentral med display
    Flammatex Nano V4.4 styrcentral med display

    UTBILDNING. MONTAGE

    E-learning för elektriker

    BVS erbjuder en egen e-learning för elektriker som ska montera och driftsätta Flammatex styrcentraler. Kursen täcker inkoppling, konfigurering och felsökning av Pico, Nano och Multi, och kan genomföras digitalt i egen takt.

    • Montage och inkoppling av Pico, Nano och Multi styrcentraler
    • Kabling, konfigurering och injustering
    • Felsökning och vanliga felmeldingar
    • Digital kurs, genomförs i egen takt
    Beställ e-learning här

    BRANDKLASSER FÖRKLARADE

    Förstå E, W och I, brandklassificering

    E

    E. Integritet

    E står för integritet mot brand och en täthet som säkrar att brand, lågor eller flammor inte tränger igenom konstruktionen. E-kravet ska alltid uppfyllas och kan brukas som en självständig klass, exempelvis E30.

    W

    W. Strålningsbegränsning

    W står för begränsning av strålning på ett avstånd på ett antal meter från den icke brandutsatta sidan. W kombineras alltid med E-kravet och kan inte brukas ensamt. Det kan heller inte kombineras med I, då W automatiskt uppfylls om I är uppfyllt. För exempelvis Flammatex finns klassen EW 80, men inte EIW 60, eftersom detta täcks av EI 60.

    I

    I. Isolering

    I står för isolering och är ett krav om maximal temperaturökning på den icke brandutsatta sidan. Med I-kravet kan max 180 °C på enstaka punkter och max 140 °C i snitt uppmätas. I-kravet kombineras alltid med E-kravet och kan inte brukas ensamt. De europeiska standarderna finns i varianter, I 1 och I 2, där temperaturen mäts under testning. I1 är en strängare klass än I2 på grund av mätpunkter nära karmen.

    Grundprincip för val av brandklass

    Grundprincipen är att en brand-/portgardin ska ha samma klass som den brandcellsgränsen den är placerad i. För exempelvis, om en vägg har klassen EI 60, ska brandprodukten också uppfylla klassen EI 60. Undantag och lättnader kan tillåtas genom att kraven uppfylls på annat sätt, exempelvis med en analytisk dimensionering och tekniska byten.

    Brandgardin E/EW kan tillåtas vid öppningar med tillräckligt säkerhetsavstånd. Flammatex EW120 kan i många tillfällen ersätta EI30, EI60 och EI120. Brandkonsulter göra analytiska beräkningar om Flammatex EW120 kan accepteras i en EI-brandcell. Flammatex EW120 har strålningsresultat efter 60 minuter på endast 2,1 kW/m² (max krav 15 kW/m²). Mot utrymningsvägar kan ett lägre brandmotståndskrav accepteras, eftersom det normalt inte bör finnas brännbart material i närheten, och produkten lätt kan observeras av räddningstjänsten under en insats.

    Boverket. Krav till dokumentation för brandgardiner, brandsläjar och brandskyddsporter

    Röktäthetsklasser

    Sa

    Sa. Röktäthet vid rumstemperatur

    Krav i klassen Sa gäller generellt mot utrymningsvägar, exempelvis hotellkorridorer och konferenser, och testas med rök vid rumstemperatur (a står för ambient temperature).

    S200

    S200. Röktäthet vid 200 °C

    Krav i klassen S200 gäller generellt mot trapphus, exempelvis i bostadshus, och testas med med varma rökgaser (200 °C). S200 har tidigare betecknats som Sm.

    DOKUMENTERADE MÄTRESULTAT

    EW120, ett kostnadseffektivt alternativ till EI60

    Flammatex EW120 har genomfört mätningar med 20 cm säkerhetsavstånd (samma termoelement som används för EI-klassen) som visar svaga låga temperaturer:

    Tid Snittemperatur (20 cm) Strålning
    30 minuter 22,6 °C 1,0 kW/m²
    60 minuter 43,6 °C 2,1 kW/m²
    120 minuter 142,4 °C 8,7 kW/m²

    På en EI-brandgardin får genomsnittstemperaturen på den icke brandutsatta sidan av duken inte överstiga 140 °C. Siffran efter EI anger hur länge denna gräns ska kunna upprätthållas.

    Temperaturmätningar 20 cm från duken ger värden under 100 °C efter 90 minuter, vilket gör det osannolikt att brännbart material på den icke brandutsatta sidan antänds under tidsförloppet.

    Enligt ISO 21524-1:2019 (s. 100) är gränsvärdet 3,3 kW/m² vid 9 m² strålningsyta och en förflyttningshastighet på 0,75 m/s. Strålningsnivån för Flammatex EW120 uppmäts till 2,1 kW/m² efter 120 minuter, väl inom personsäkerhetsgränsen.

    EI60- och EI120-brandgardiner kostar ofta 2–4 gånger mer än EW120. BVS har utvecklat EW120 för att hjälpa byggbranschen att bygga mer kostnadseffektivt, utan att kompromissa med säkerheten. Många brandkonsulter har efter utökad information och analytisk beräkning bedömt att Flammatex EW120 kan monteras i EI-konstruktioner i de flesta fall.

    Så fungerar brandgardiner

    Brandgardinen skapar en barriär som stoppar eld och rök, i fasad, mellan byggnader och i invändiga öppningar.

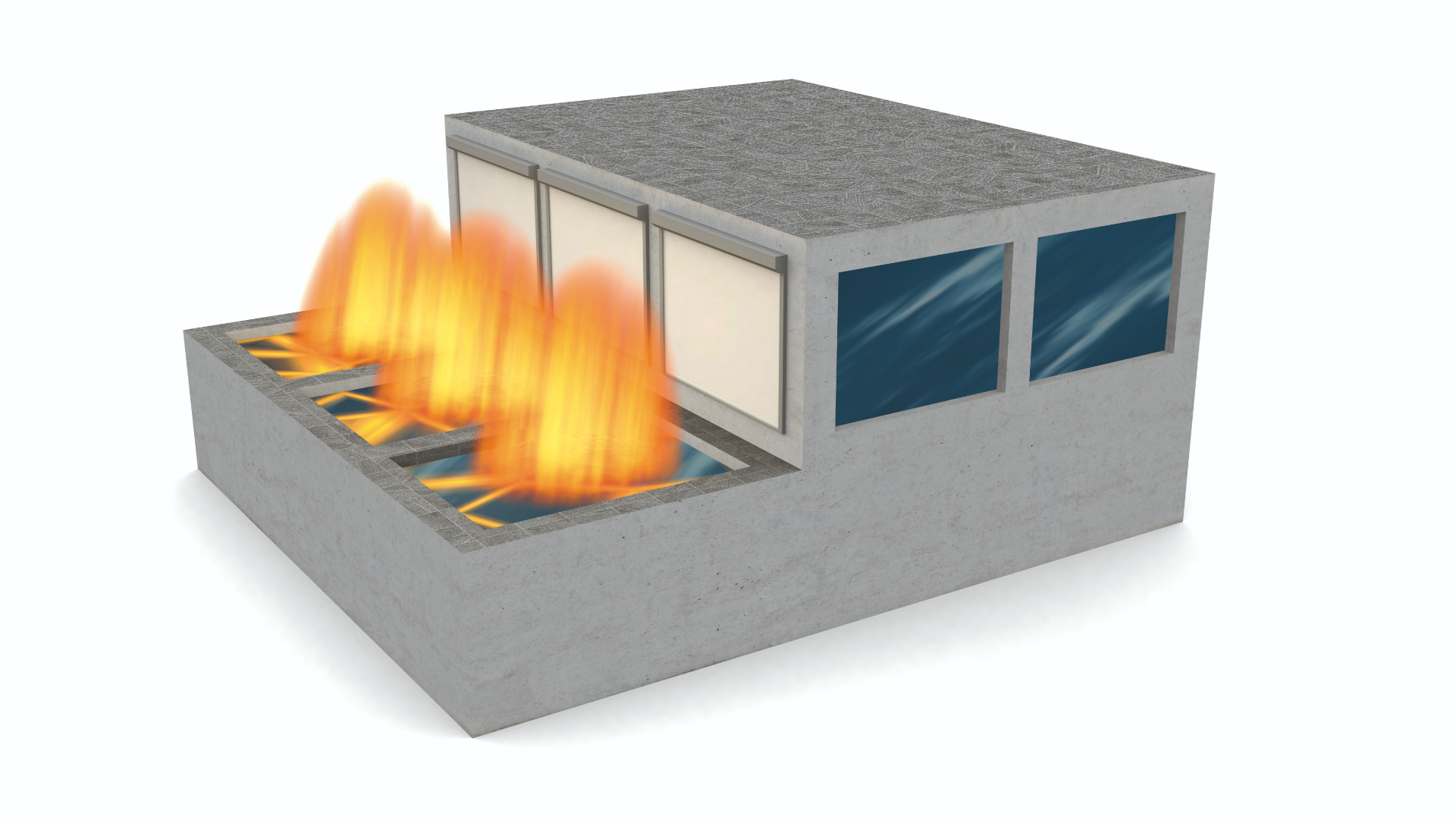

    Fasadskydd

    Fasadskydd

    Brandgardiner fälls ned utvändigt vid fönster och glaspartier för att förhindra brandspridning via fasad.

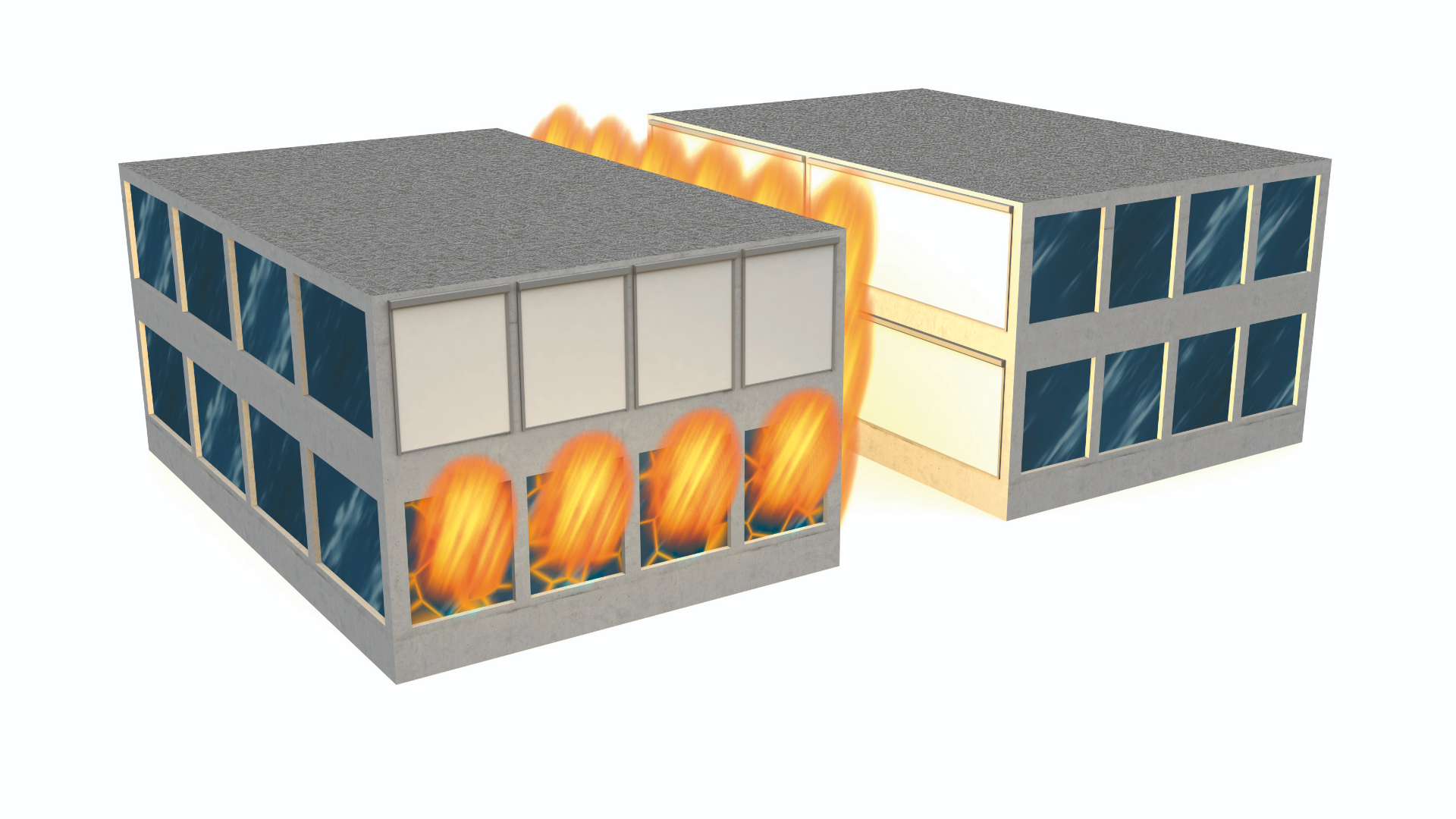

    Mellan byggnadsdelar

    Mellan byggnadsdelar

    Brandgardiner avskärmar brandceller mellan sammankopplade byggnader.

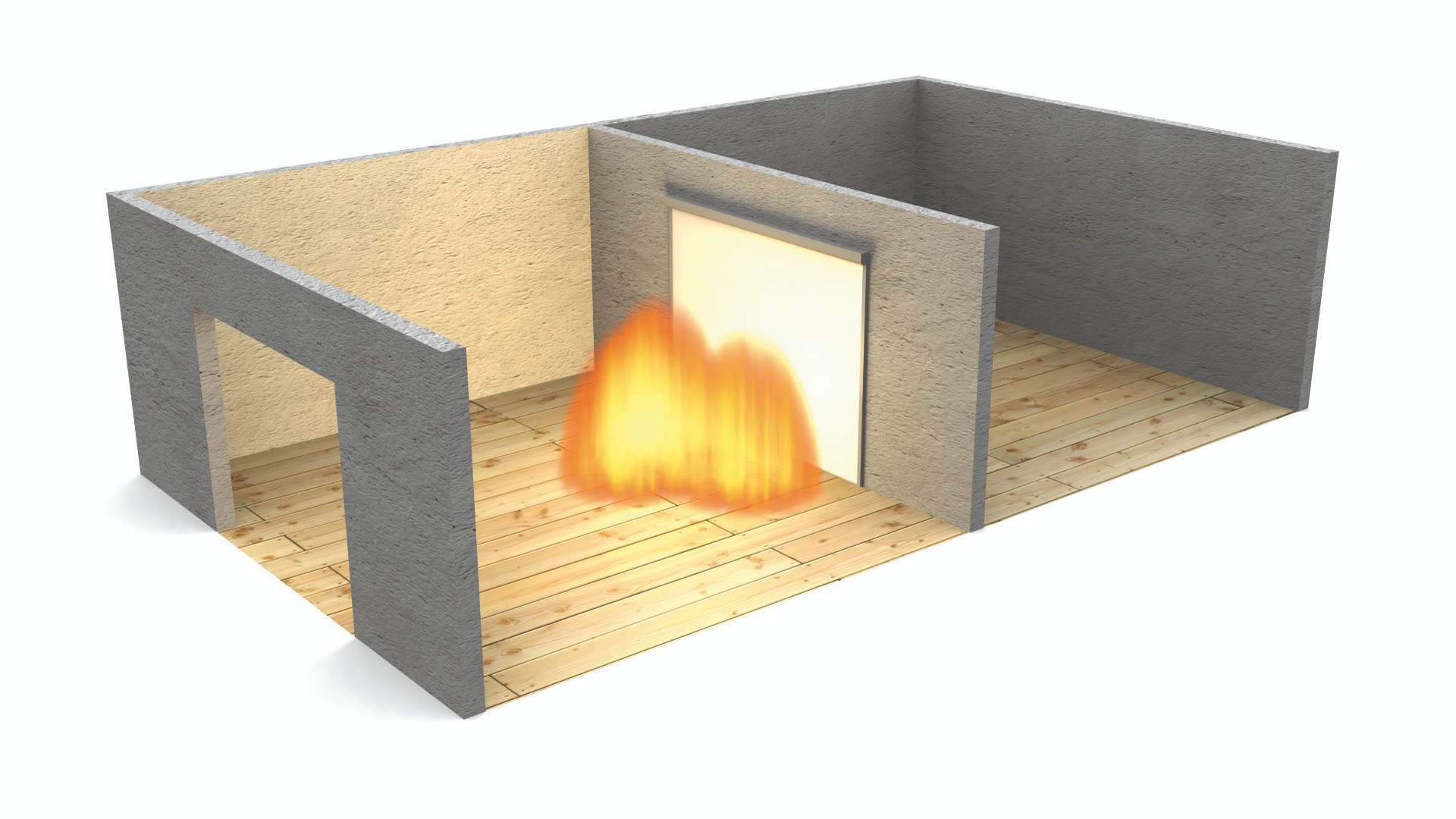

    Invändig öppning

    Invändig öppning

    Brandgardin i dörröppning, skapar brandcellsgräns utan permanent vägg.

    Användningsområden

    Brandgardiner passar i brandceller, hissschakt, fönster, fasad och som komplement till portar.

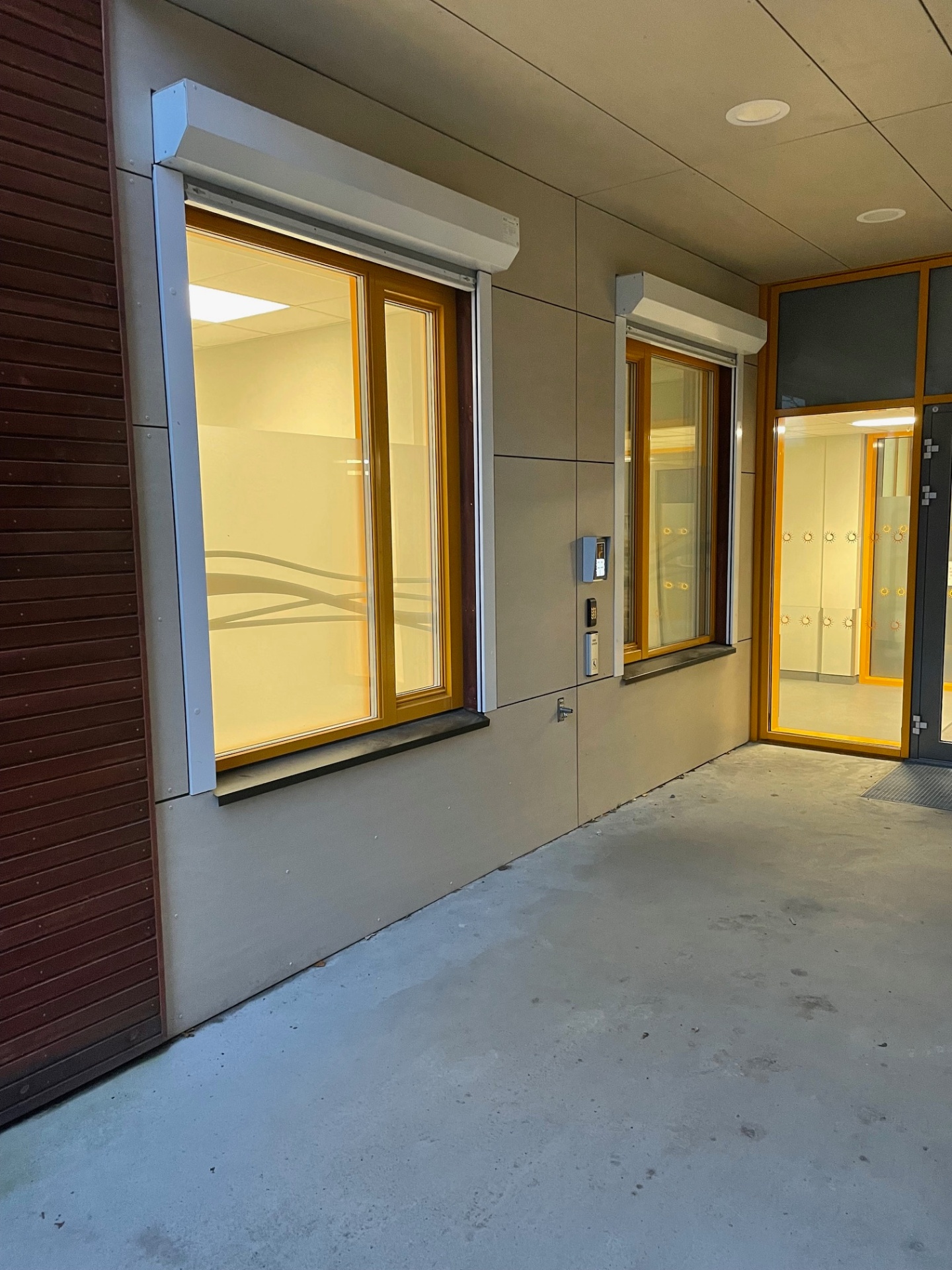

    Fönster & Fasad

    Fönster & Fasad

    Alternativ till dyrt brandglas. Monteras utomhus.

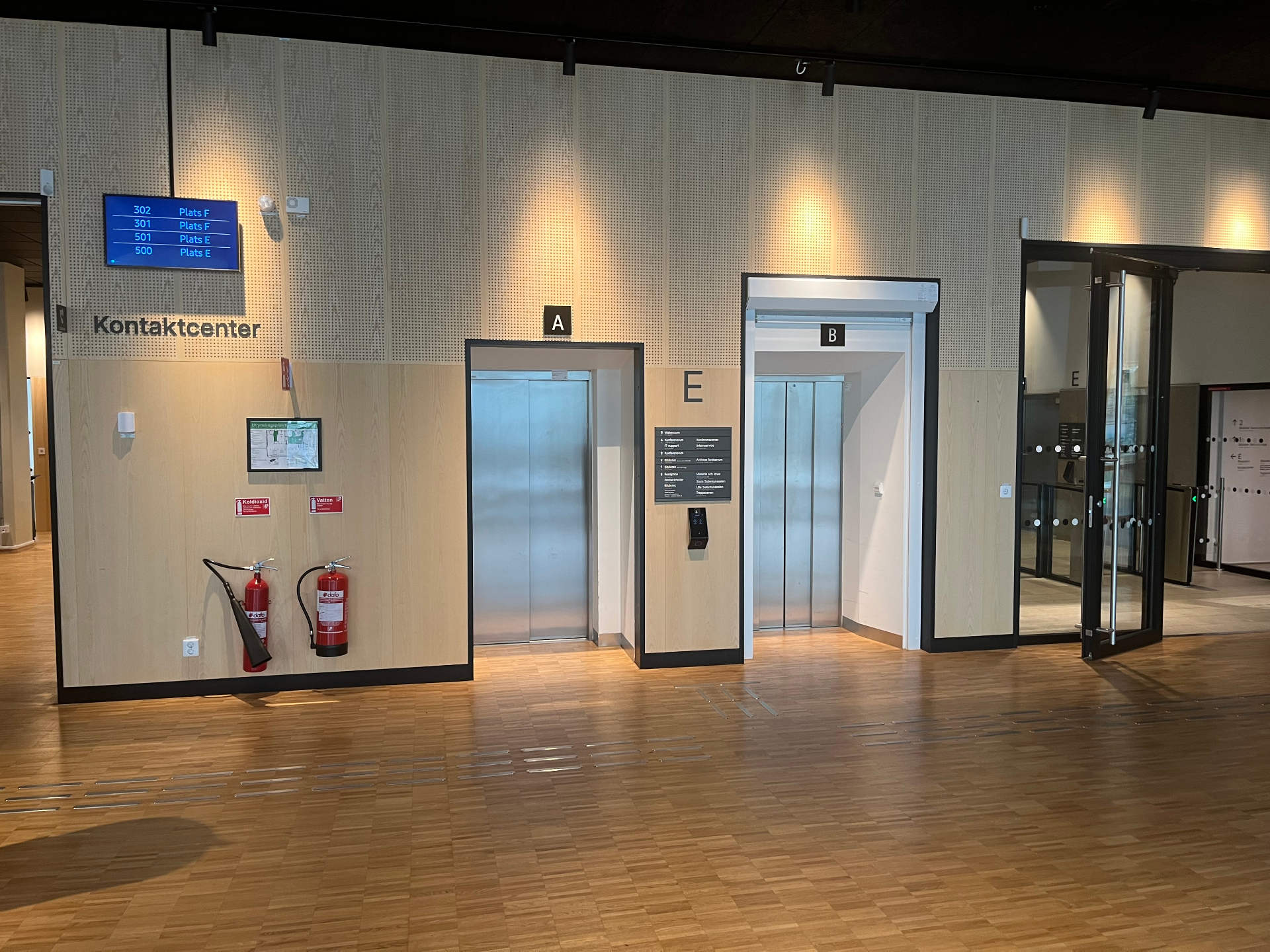

    Hissschakt

    Hissschakt

    Förhindrar rök- och brandspridning mellan våningar.

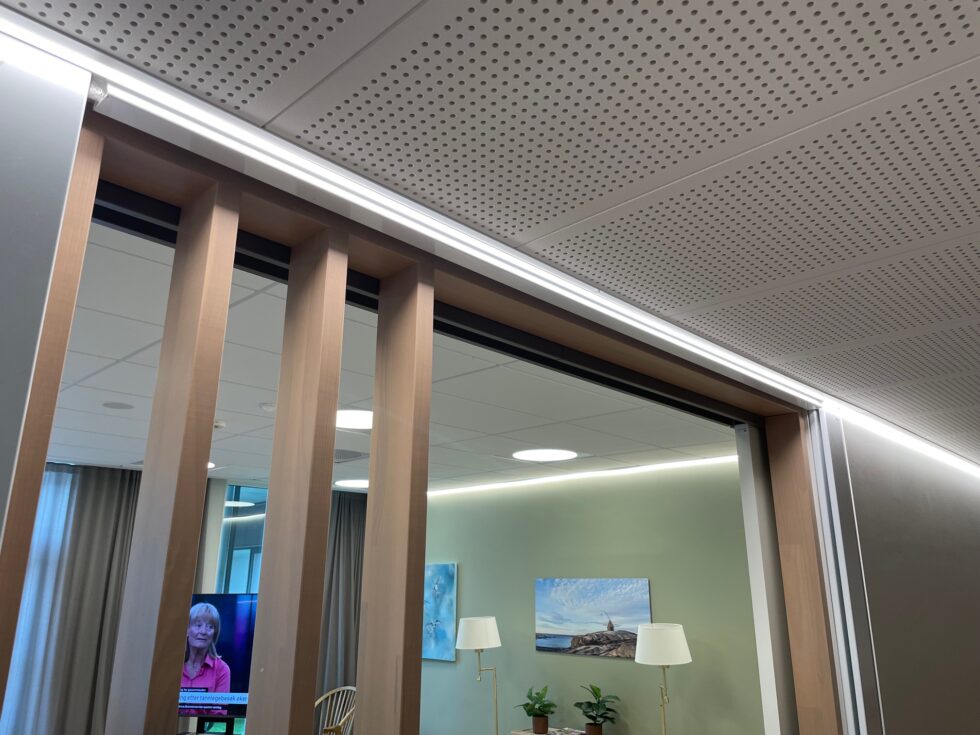

    Kontor & Publika miljöer

    Kontor & Publika miljöer

    Diskret i undertak, skapar öppna kontorsmiljöer.

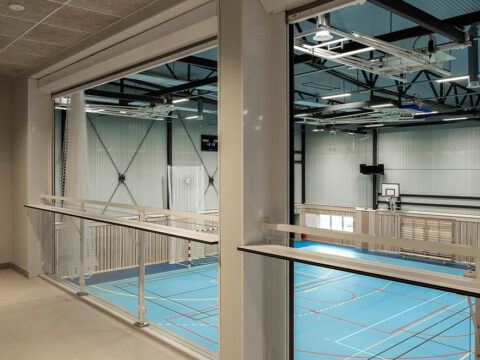

    Idrottshall & Kulturbyggnad

    Idrottshall & Kulturbyggnad

    Smidigt alternativ framför glas som öppnar upp rummet.

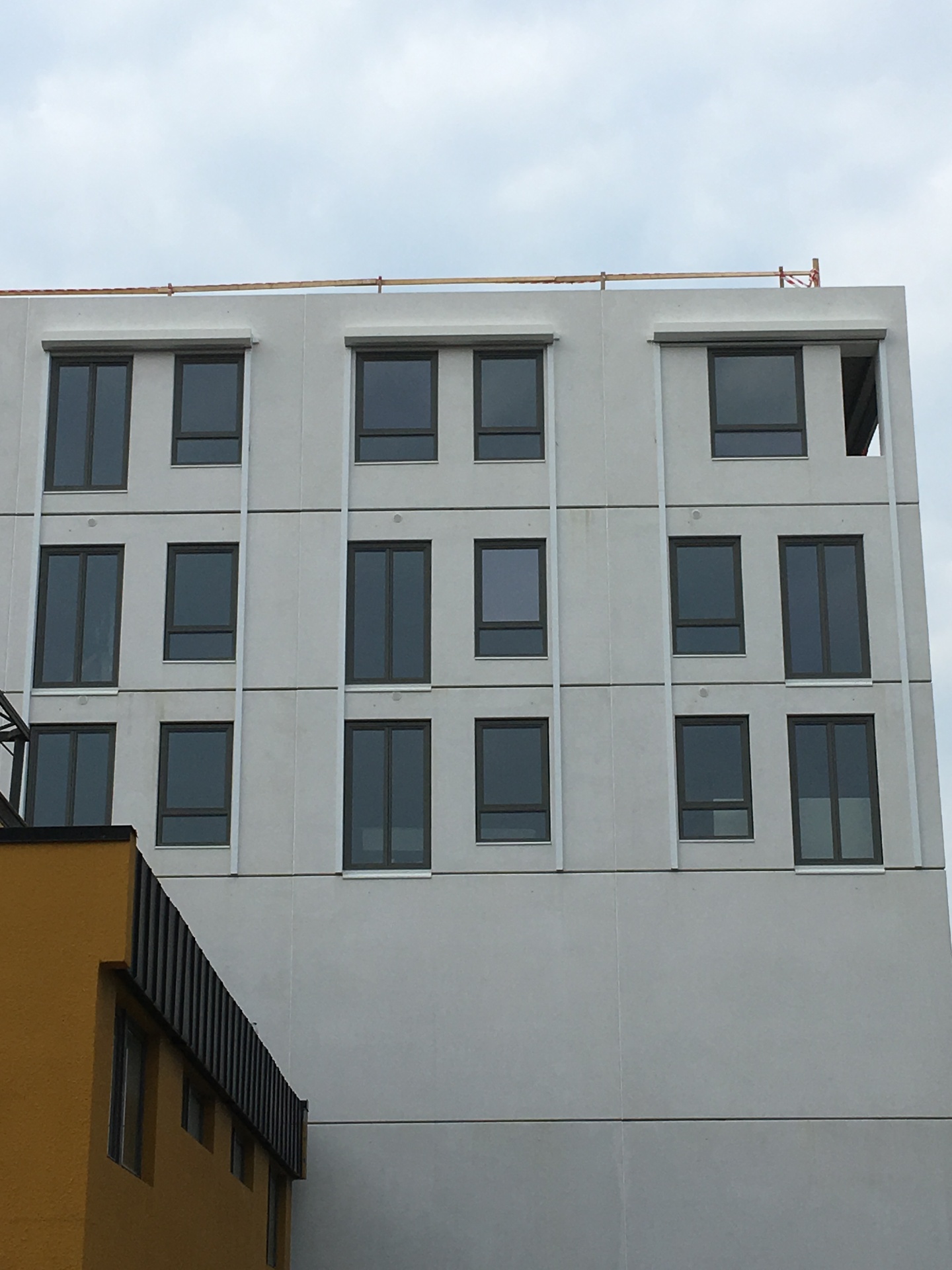

    Fasadmontage

    Fasadmontage

    CE-godkänd för utomhusbruk på fasad.

    Lager & Logistik

    Lager & Logistik

    Minimerar risk för påkörning, kräver lägre överhöjd.

    Avancerad styrcentral

    Flammatex levereras med marknadens mest avancerade styrcentral med inbyggd batteribackup.

    Inbyggd UPS (batteribackup)
    Display med visuella felmeddelanden
    Automatiska funktionstester, dagligt/månatligt/kvartal
    Flammatex-app (Bluetooth), förenklad åtkomst utan stegar
    Nödöppningsbrytare med valbar tid och öppningshöjd
    Programmerbara larmreläer och extern signal till centrala styrsystem
    Flammatex Nano Styrcentral
    «Fantastisk support igenom hela säljprocessen och ända fram tills produkten sitter på plats, det har varit ett fantastiskt engagemang från er sida!»
    Fredrik Lindén · Garageportexperten

    Resurser

    Dokumentation & nedladdningar

    Produktblad, styrcentraler, montageanvisningar och CAD-filer.

    FAQ

    Vanliga frågor om brandgardiner

    Vad är skillnaden mellan E, EW och EI brandklasser?
    E (Integritet) stoppar flammor, rök och heta gaser. EW lägger till krav på begränsad strålningsvärme (≤15 kW/m² uppmätt 1 m från icke brandutsatt sida). EI lägger till isolering, genomsnittstemperaturen på den icke brandutsatta sidan av duken får inte överstiga 140 °C. Siffran efter bokstaven anger antal minuter kravet ska upprätthållas.
    Vad är skillnaden mellan E/EW- och EI-brandgardiner?
    E/EW-gardiner stoppar brand och strålningsvärme. EI-gardiner isolerar dessutom mot värmeöverföring genom själva duken och används där högsta brandtekniska kravet ställs.
    Kan EW120 ersätta EI-brandgardiner?
    I många fall, ja. Flammatex EW120 håller temperaturer under 140 °C vid 200 mm avstånd under 120 minuter (EN 1634-1). Många brandkonsulter accepterar EW120 i EI-konstruktioner efter analytisk beräkning. EW120 har kortare leveranstid (3–4 veckor mot 8–10) och 2–4 gånger lägre totalkostnad än EI60/EI120.
    Vad är röktäthetsklasserna Sa och S200?
    Sa testar röktäthet vid rumstemperatur (a = ambient) och används mot utrymningsvägar, exempelvis hotellkorridorer. S200 testas med varma rökgaser (200 °C) och används mot trapphus, exempelvis i bostadshus. S200 betecknades tidigare Sm.
    Vilka brandklasser har Flammatex brandgardiner?
    E/EW-serien: E30–E120 och EW30–EW120. EI-serien: EI30–EI120. Storlekar upp till 18 × 10 meter.
    Är det säkert för personer att använda EW120?
    Ja. Enligt ISO 21524-1:2019 är gränsvärdet för personsäkerhet 3,3 kW/m² vid 9 m² strålningsyta och en förflyttningshastighet på 0,75 m/s. Flammatex EW120 uppmäts till 2,1 kW/m² efter 120 minuter, väl inom personsäkerhetsgränsen.
    Hur fungerar Flammatex Pico- och Nano-styrcentral?
    Pico är en kompakt styrcentral för en (1) brandgardin med inbyggd UPS (batteribackup). Nano styr upp till 2 brandgardiner och har display, app-styrning via Bluetooth, automatiska funktionstester samt tillval för nödöppnare och tidsfördröjd start. Båda kopplas till byggnadens brandlarm.
    Vad är Skalmex styrcentral?
    Skalmex är styrcentralen som används till EI-serien. Den är dimensionerad för de större och tyngre EI-gardinerna och hanterar styrning, övervakning och batteribackup på samma sätt som Flammatex-styrcentralerna.
    Hur monteras brandgardinen?
    Mot vägg (on-wall), i nischöppningar (in-wall), infälld i undertak eller på fasad (godkänd utomhus).
    Vad är skillnaden mot brandskjutport?
    Brandgardinen minimerar risk för påkörningsskador, kräver inte plats i sidled, har kortare monteringstid och kräver lägre överhöjd.
    Måste brandgardiner vara CE-märkta?
    Ja. Brandgardiner ska vara CE-märkta enligt EN 16034 och EN 13241, det är ett krav från Boverket. Kravet gäller för val av både E/EW- och EI-brandgardiner och samma princip gäller även portar, dörrar och glas.
    Brandgardinen går inte upp efter återställt brandlarm
    Kontrollera att brandlarmsignalen verkligen är återställd och att styrcentralen har spänning. Tryck på återställningsknappen på styrcentralen. Kvarstår felet, kontakta service.
    Gardinen stannar inte vid ändläge topp/botten
    Ändlägen kan ha kommit ur kalibrering. Justering av ändlägen ska utföras av servicetekniker. Kontakta service för felsökning.
    Gardinen hakar upp sig / kärvar
    Kontrollera att styrskenor är fria från smuts och hinder. Smörj inte duken eller skenorna utan instruktion. Kontakta service om problemet kvarstår.
    Gardinen kör inte
    Kontrollera spänningsmatning, säkringar och att styrcentralen inte visar felkod. Om batteribackupen är urladdad eller motorn är defekt krävs servicebesök.
    Nano V4.4, styrcentralen piper eller visar fel
    Pipljud eller felkod på Nano-displayen indikerar fel på batteri, motor, brandlarmsignal eller funktionstest. Läs av felmeddelandet på displayen och kontakta service med koden.
    Behövs service?
    Ja, regelbunden service förlänger livslängden och säkerställer att produkten fungerar korrekt vid brand. Med serviceavtal kan garantitiden utökas.

    Utforska våra verktyg för brandgardiner

    Använd våra kostnadsfria digitala verktyg för att hitta rätt lösning, jämföra brandklasser eller generera föreskrivande text.
