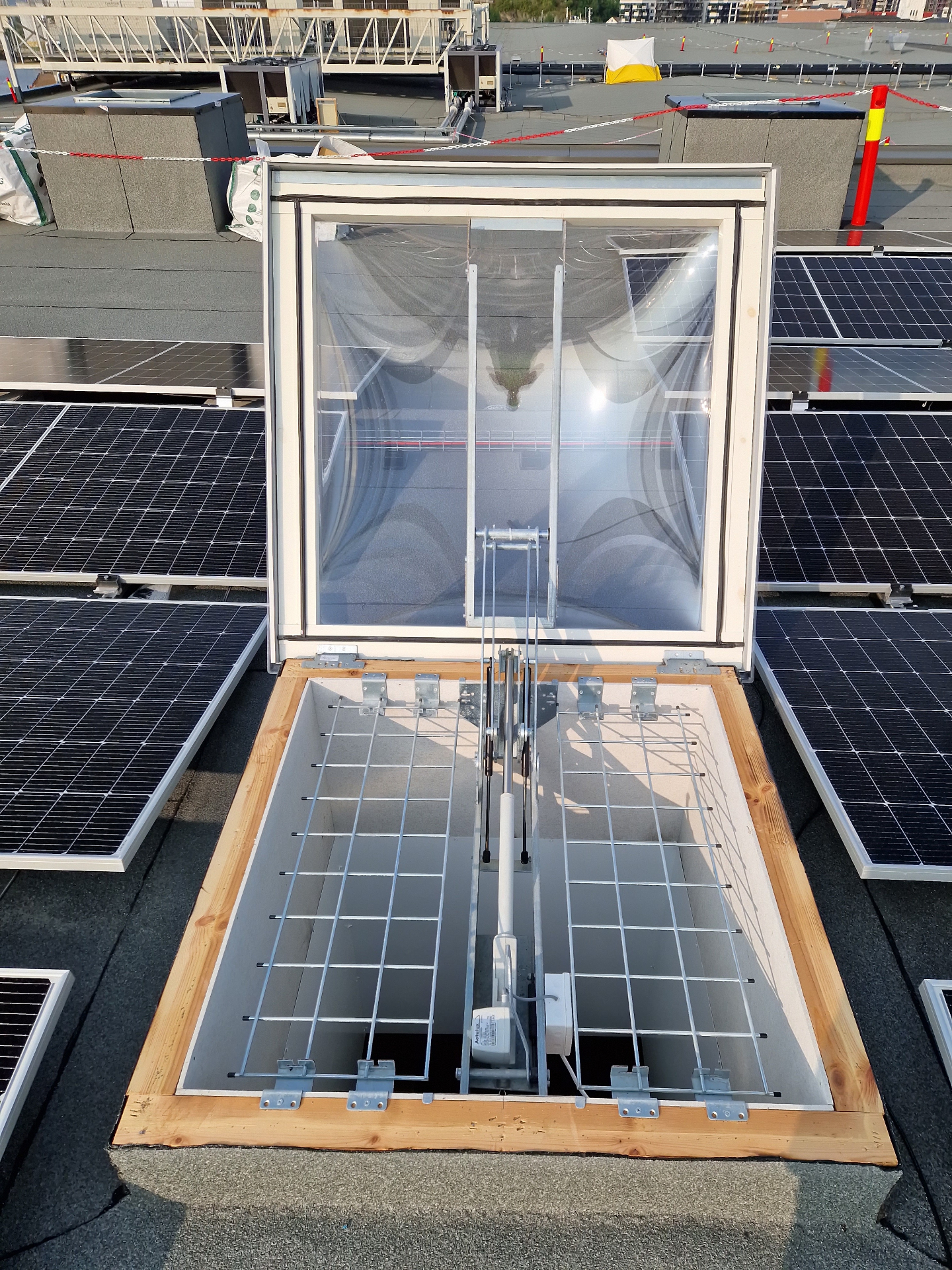

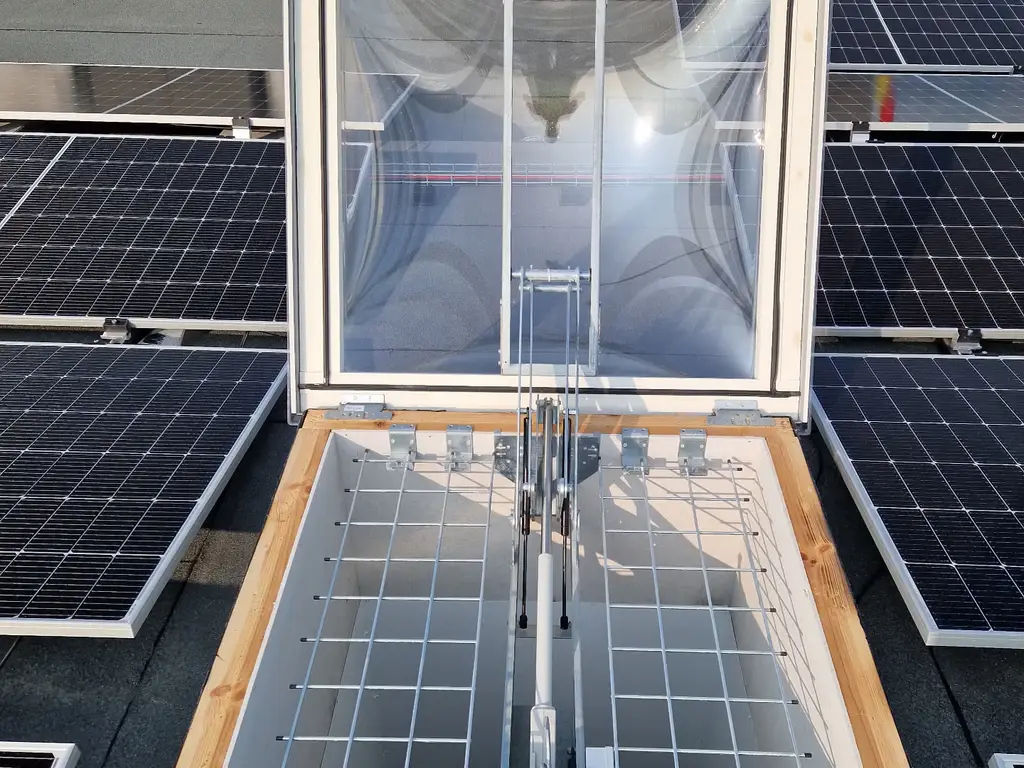

    Fomatec röklucka öppen på tak
    Fomatec logotyp

    Rökluckor

    Marknadens bästa rökluckor baserat på tekniska provvärden, Cv-faktor och U-värden. Testat och godkänt enligt EN 12101-2.

    EN 12101-2

    Testat och CE-märkt enligt europeisk standard

    -15°C till 300°C

    Fungerar under extrema temperaturer

    1500 Pa vindlast

    Tål kraftig vind och snölast upp till 800 Pa

    10 000 cykler

    Komfortventilation med 1 000 brandcykler

    Produkter

    Funktion & Konstruktion

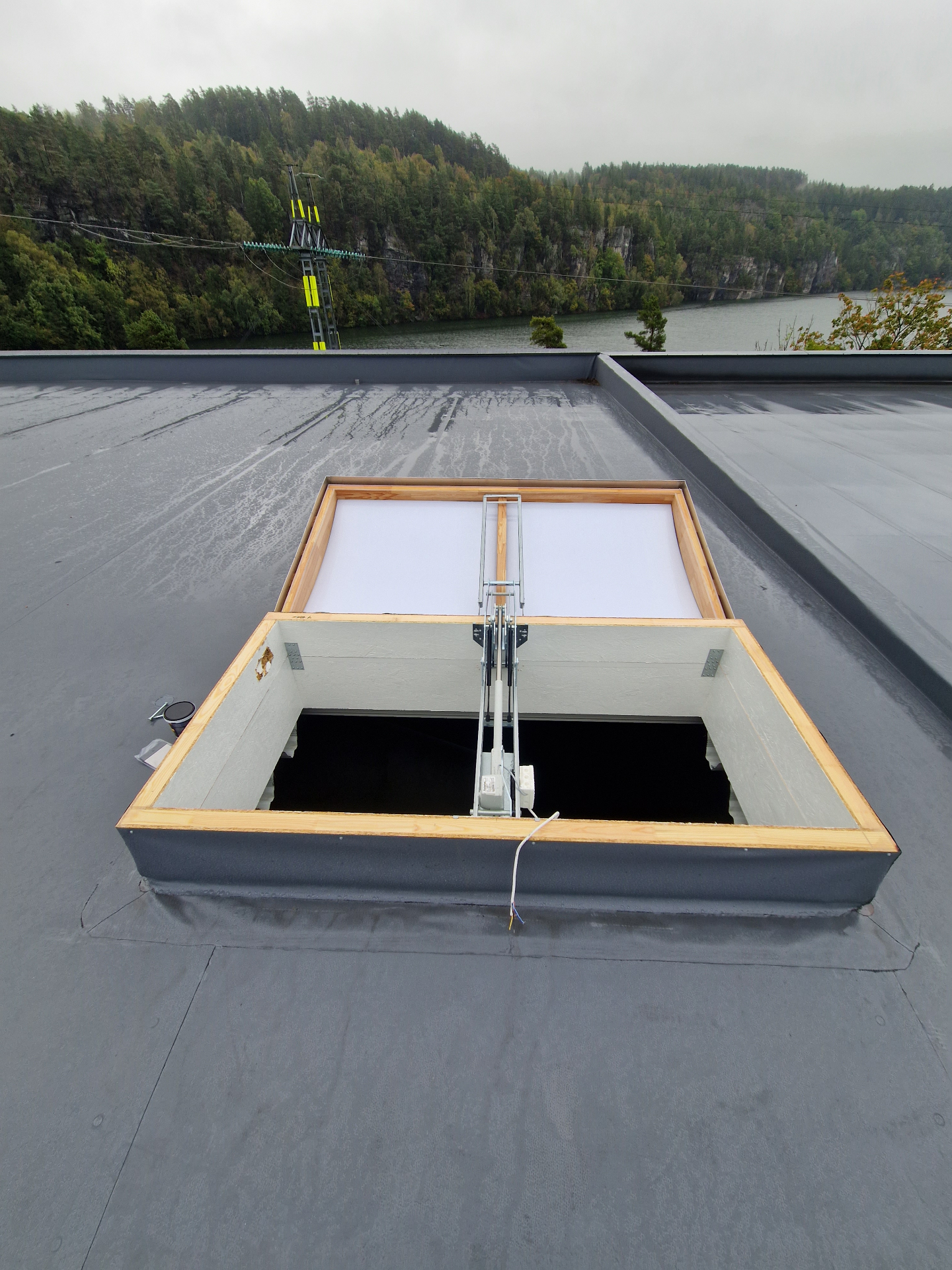

    Fomatec röklucka installerad

    Funktion

    Fomatec levereras med väderbeständigt, UV-skyddat och slitstarkt PC-lock med lång livslängd. Luckorna levereras med elektrisk 24/48V-motor och avancerad styrcentral med batteribackup.

    Vid testning klarade Fomatec att öppnas 160° i -15°C, 10 m/s motvind och med 300 kg extra last på locket. Luckorna klarar minst 1 000 öppningar i brandläge och 10 000 vid komfortdrift.

    Konstruktion

    Levereras i 6 standardstorlekar med 70 mm isolerad träram (lågt U-värde). Dubbelt packningssystem mellan ram och lock. Standard karmhöjd 500 mm, andra mått på förfrågan. Kan även beställas i specialmått.

    Lock levereras med standard 2×10 mm PC eller i passivhusstandard 2×10 mm + 2×16 mm. Alla luckor är testade och godkända enligt NS-EN 12101-2 och CE-märkta.

    Dimensioner (mm)

    1000 × 1000
    1000 × 1600
    1000 × 2000
    1200 × 1200
    1200 × 1800
    1200 × 2400

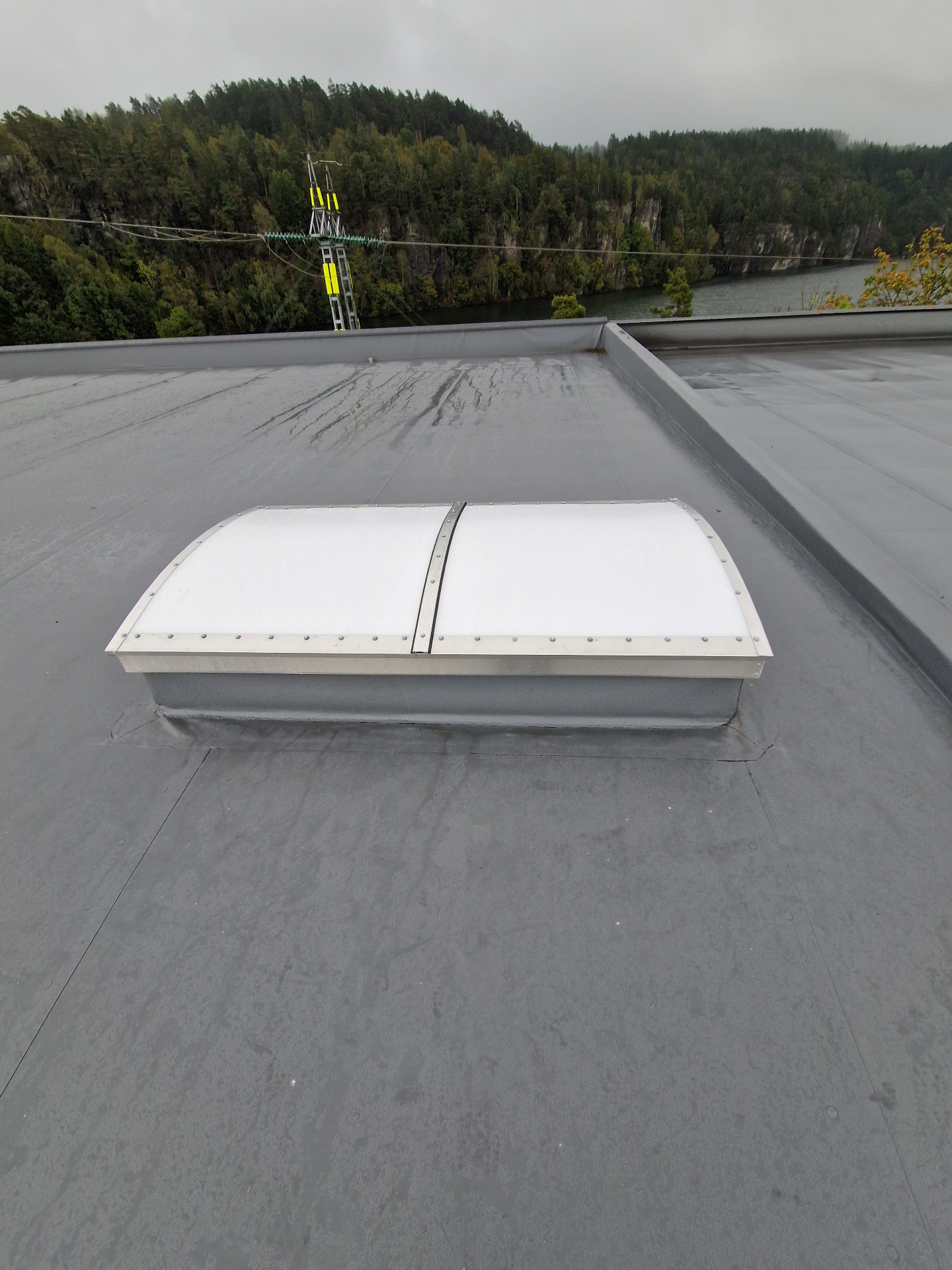

    Fomatec röklucka stängd

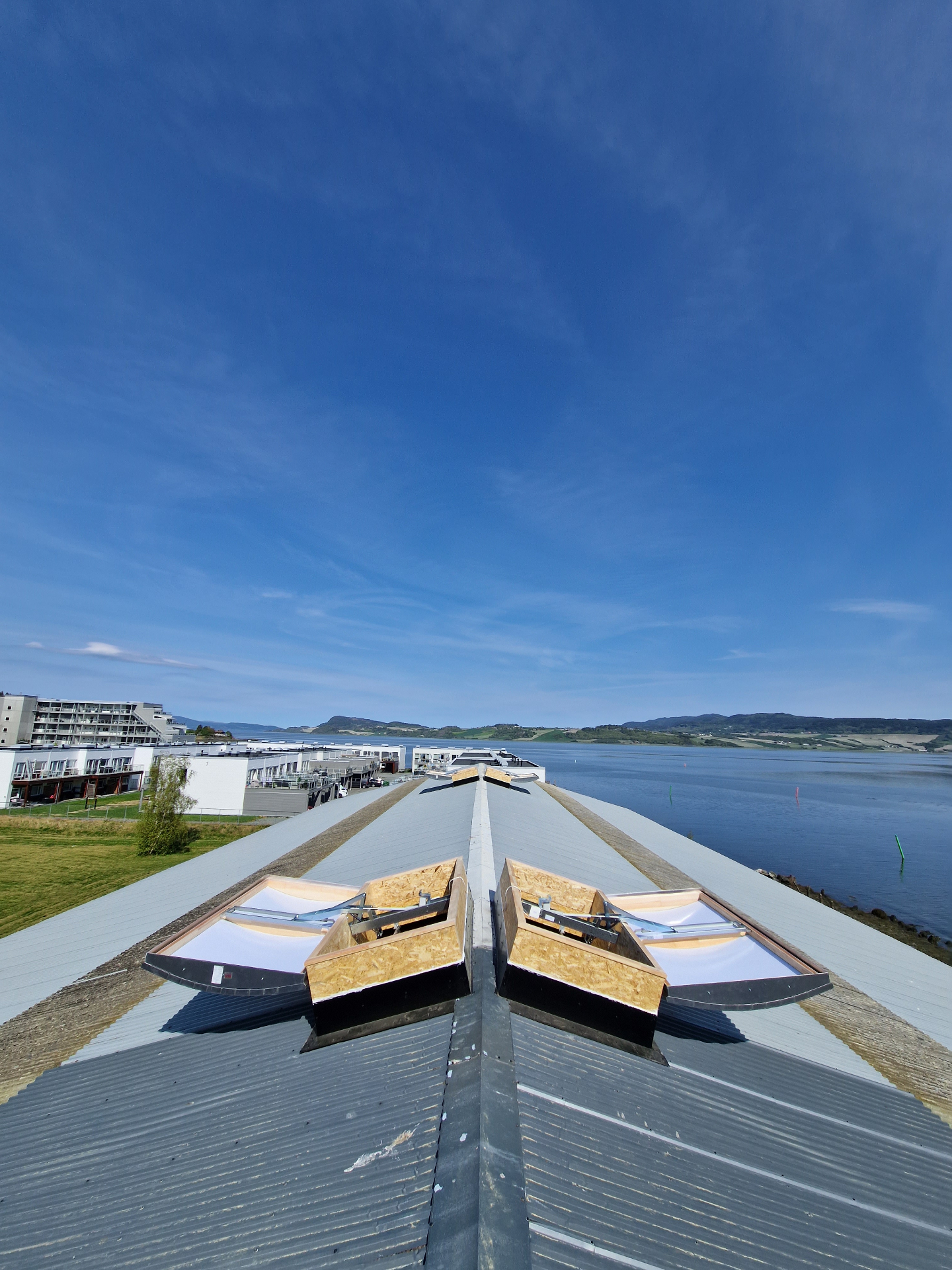

    Fomatec rökluckor monterade på taknock

    Teknisk

    Tekniska data

    Provvärden enligt EN 12101-2

    RE
    10 000 / 1 000
    SL
    800 Pa
    T
    -15°C
    WL
    1 500 Pa
    B
    300°C
    CV
    0,67–0,70
    U-värde
    0,77–1,16 W/m²K

    SA Power Singel Motor TA

    Ström
    24VDC/4A – 48VDC/2A
    Öppningsvinkel
    0°–160°
    Öppningskraft
    300 kg
    Överbelastningsskydd
    LIP 6
    Korrosionsklass
    C2
    EN-standard
    12101-2

    Storlekar och prestanda

    Storlek (mm) Av (m²) Aa (m²) Cv Vikt 500 mm (kg)
    1000×1000 1,00 0,67 0,67 89
    1000×1600 1,60 1,09 0,68 105
    1000×2000 1,80 1,39 0,69 122
    1200×1200 1,44 0,98 0,68 108
    1200×1800 2,16 1,49 0,69 126
    1200×2400 2,88 2,07 0,70 150

    Standard karmhöjd 500 mm. Kan även beställas i specialmått, kontakta oss för offert.

    Montageritning

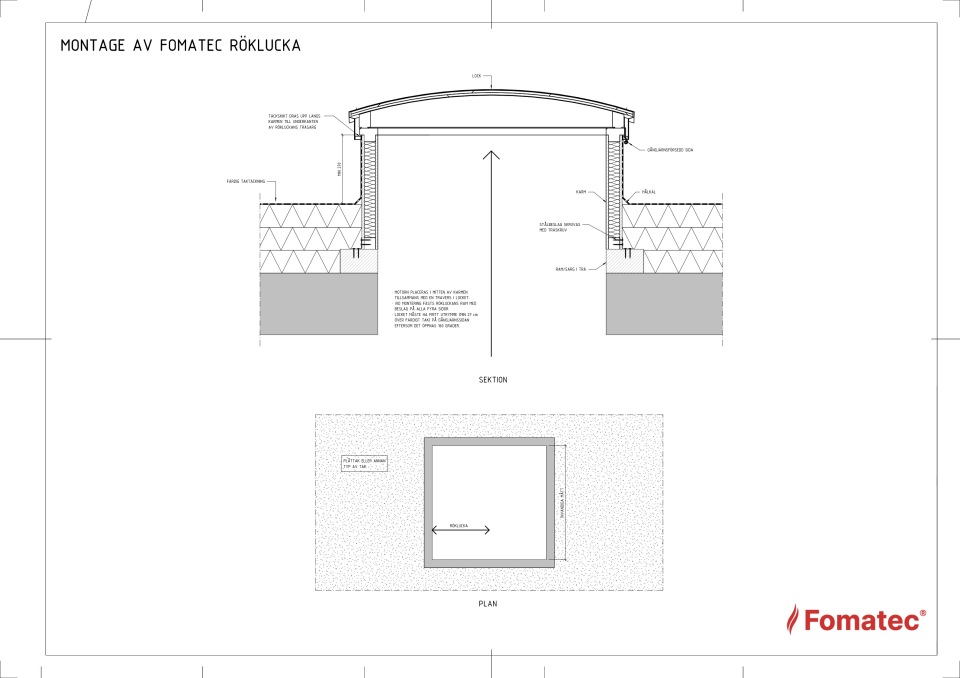

    Förenklad montageritning Fomatec röklucka

    Användningsområden

    Användning

    • Myndigheternas krav och regelverk för rökventilation
    • Säkerställa att utrymning i lokaler sker tillfredsställande
    • Säkra utrymningsvägar mot att bli rökfyllda
    • Underlätta åtkomst och släckningsarbete för räddningstjänsten
    • Minska hastigheten i brandutvecklingen (övertändning)
    • Minska skadeverkningarna på byggnader
    • Öka area i en byggnad utan att behöva sektionera

    Styrcentral

    SVM & SV 24/48V

    Avancerad styrcentral med batteribackup. Styr 1–16 luckor per central med fullt övervakad drift.

    • Inbyggd UPS för säker drift
    • Anslutning till centrala styrsystem
    • Anslutning av rökdetektor
    • Anslutning av regn- och vindsensor
    • Uppkoppling mot SD-anläggning
    • Linjeövervakning
    • Larm vid fel

    FAQ

    Vanliga frågor om rökluckor

    Vad är en röklucka?
    En röklucka är en automatisk takmonterad lucka som öppnas vid brand för att ventilera ut rök och värme. Den säkrar utrymningsvägar, underlättar räddningstjänstens arbete och minskar risken för övertändning. Fomatec rökluckor är CE-märkta enligt SS-EN 12101-2.
    Vad är skillnaden mellan Standard ISO och Super ISO?
    Standard ISO levereras med 2×10 mm polykarbonatlock (U-värde 1,13–1,16 W/m²K). Super ISO har dubbelt lock 2×10 mm + 2×16 mm för passivhusstandard och uppnår U-värde 0,77–0,80 W/m²K, bättre isolering, mindre värmeförluster.
    Hur många rökluckor kan styras från en central?
    Styrcentralerna SV och SVM (24/48V) styr mellan 1 och 16 luckor per central beroende på modell. För större anläggningar kopplas flera centraler samman och övervakas via SD-anläggning.
    Kan rökluckan användas för daglig ventilation?
    Ja. Fomatec är godkänd för daglig komfortventilation och klarar 10 000 öppningscykler i komfortdrift samt minst 1 000 öppningar i brandläge, testat enligt EN 12101-2.
